DOBNER GUTWERT GMBH
Zubehör zur Installation von abgehängten Metalldecken
Eine hervorragende Möglichkeit, Innenräume innovativ zu gestalten, ist der Einsatz einer linearen Metalldecke von der DOBNER. So schaffen Sie ein zeitgemäßes, modernes und ästhetisches Raumdesign. Die Grundvoraussetzung für eine einfache Planung und die schnelle und kostengünstige Montage ist die Versorgung mit dem erforderlichen Zubehör zu Deckenmontage. DOBNER liefert Ihnen alles, was Sie zur Montage Ihrer Metalldecke benötigen und bietet Ihnen ein großes Sortiment an Zubehörteilen, die Sie in kleinen und großen Mengen bestellen können.
Zubehör für abgehängte Metalldecken:
1. Zubehör für Paneeldecken und Smart Baffles
2. Zubehör für die ballwurfsicheren Stahl-Paneeldecken
3. Zubehör für die Vertikal-Lamellendecken
1. Zubehör für die DOBNER Paneeldecken und DOBNER Smart Baffles
Die Paneeldecken-Tragschiene aus Aluminium
diese Tragschiene ist aus hochwertigem Aluminium hergestellt und beidseitig schwarz einbrennlackiert.
Die Materialstärke ist 0,8 mm
Die Länge ist max. 5000 mm (5,00 m)

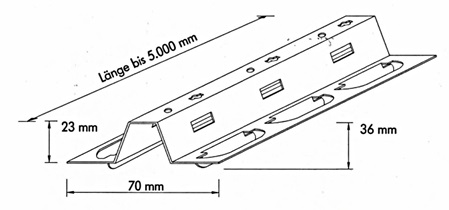

Die Paneeldecken-Tragschiene aus Stahl
diese Tragschiene ist aus verzinktem Stahl hergestellt und beidseitig schwarz einbrennlackiert.
Die Materialstärke ist 0,5 mm
Die Länge ist max. 5000 mm (5,00 m)

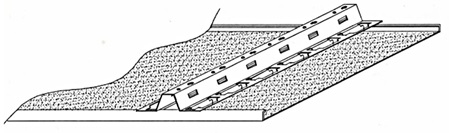

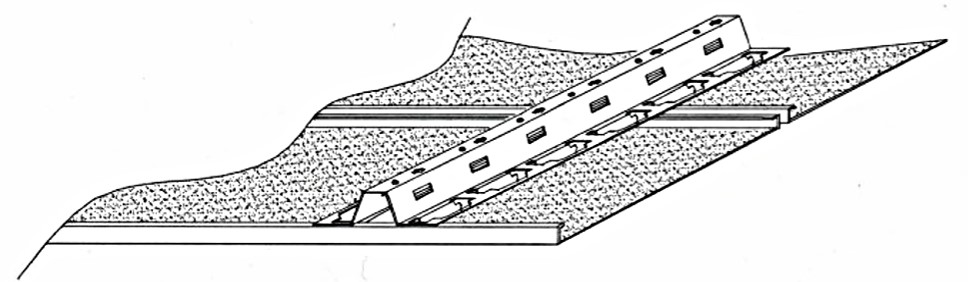

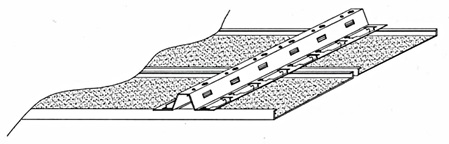

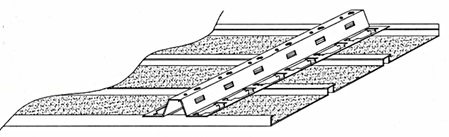

Tragschiene mit Paneelen
TYP K84 - Modul 100
Tragschiene mit Paneelen
TYP K134 - Modul 150
Tragschiene mit Paneelen
TYP K184 - Modul 200
Tragschiene mit Paneelen
TYP K284 - Modul 300
Tragschiene mit Paneelen mit geschlossener Fuge
Typ K100 - K300
Module 100 - 300
Standard-Perforationen für BRF Aluminium-Paneeldecken:

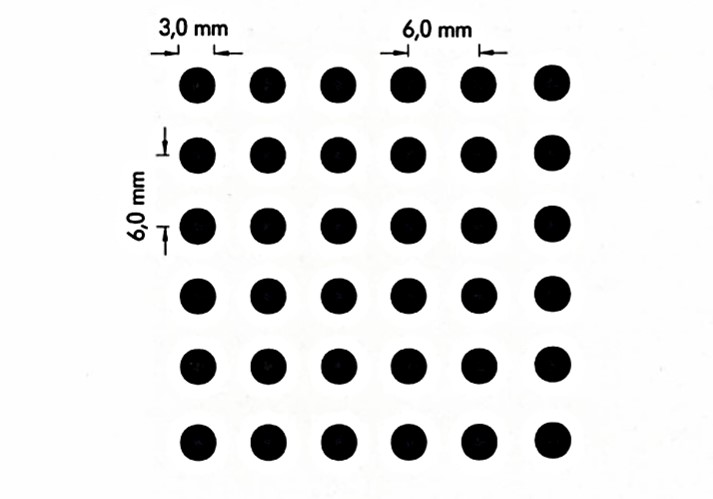

Lochbild RG 3019
Lochdurchmesser: ca. 3,0 mm
Lochabstand: ca. 6,0 mm
Lochreihen: gerade
Freier Querschnitt: 19,6 %

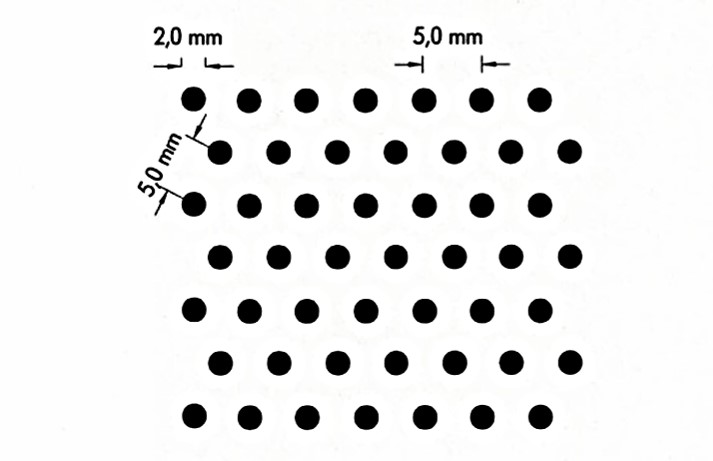

Lochbild RV 2016
Lochdurchmesser: ca. 2,0 mm
Lochabstand: ca. 5,0 mm
Lochreihen: 60 diagonal versetzt
Freier Querschnitt: 16,0 %

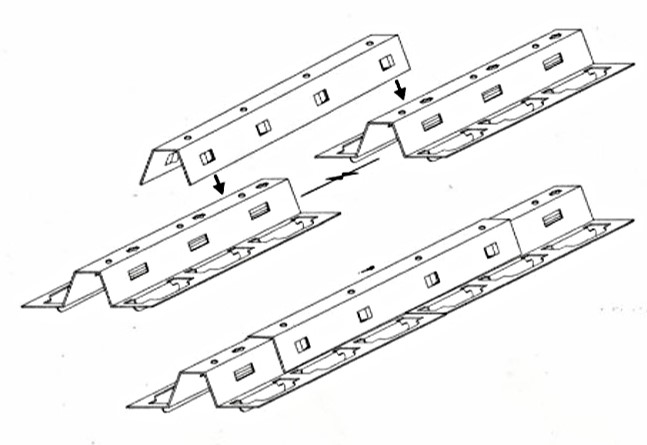

Tragschienen-Verbinder für Paneeldecken
Hergestellt aus Aluminium, welches beidseitig schwarz einbrennlackiert ist. Zum korrekten Verbinden zweier Tragschienen.
Die Längsstöße der Tragschiene werden durch einclipsen des Tragschienen-Verbinders stabil verbunden.
Abhänger-Verlängerungsfedern
Werden mehr als 1.500 mm Abhhanghöhe gewünscht, ist der Einsatz von Verlängerungsfedern notwendig.
Damit ist ein stufenloses Regulieren der Bauhöhe auch bei extrem großen Abhanghöhen möglich.

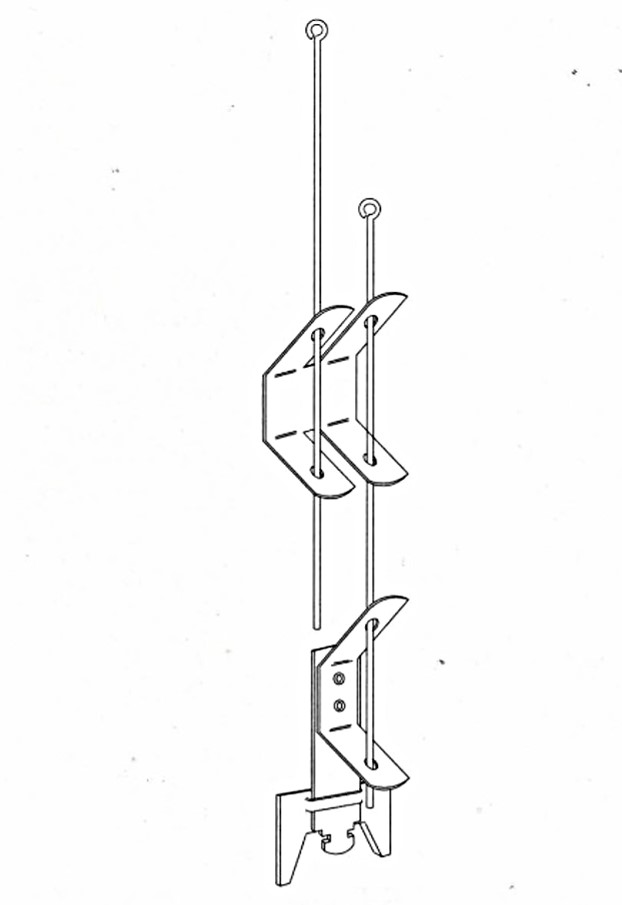

Die Schnellabhänger
Hergestellt aus verzinktem Stahl mit Sicherungsschieber. Die kleinste Abhanghöhe beträgt bei Verwendung eines Abhängedrahtes min. 140 mm.

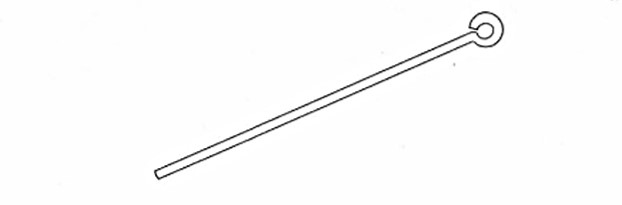

Die Abhängedrähte
Lieferbar von 125 mm bis 1500 mm.

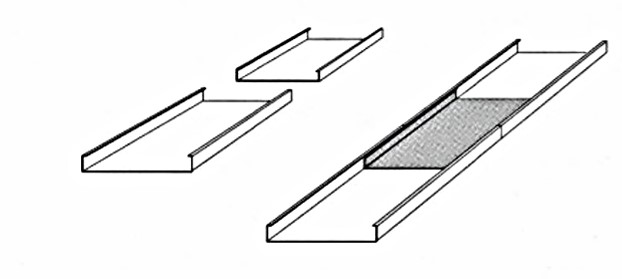

Die Paneel-Verbinder
Hergestellt aus Aluminium, einseitig einbrennlackiert

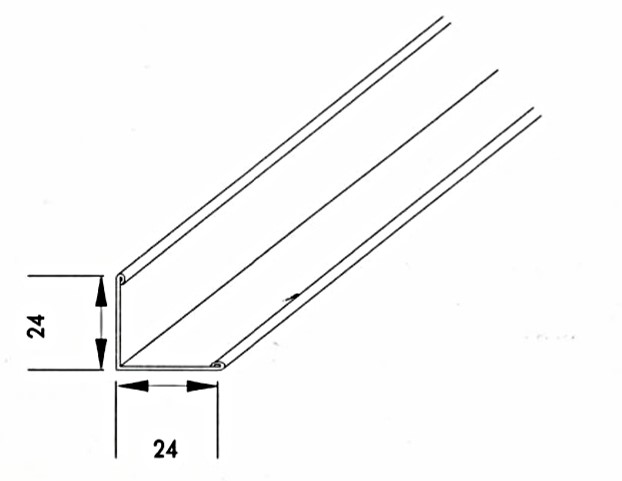

Wandwinkel aus Aluminium
Lieferbar in allen RAL-Farben und mit einer maximalen Länge von 3000 mm.
Stufen-Wandwinkel aus Aluminium
Lieferbar in allen RAL-Farben und mit einer maximalen Länge von 3000 mm. Zum Herstellen einer Schattenfuge im Wandbereich.

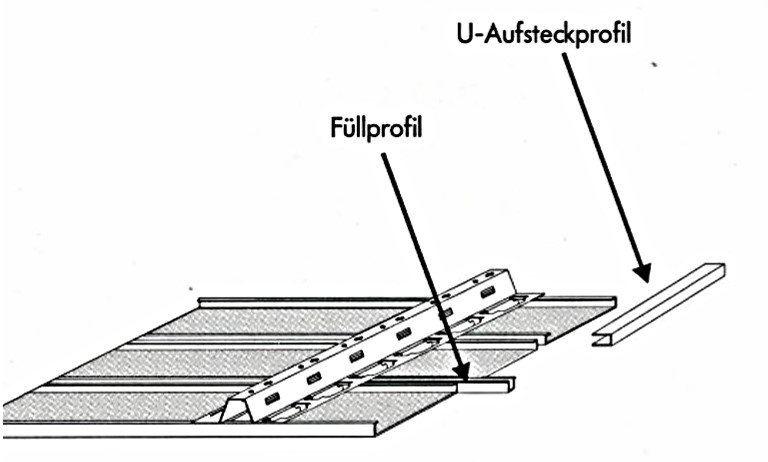

U-Aufsteckprofile und Füllprofile (zwischen den Paneelen) aus Aluminium
Lieferbar in allen RAL-Farben und mit einer maximalen Länge von 3000 mm.
Revisionstüren
für den einfachen Zugang in den Deckenhohlraum. Diese Neuentwicklung gewährleistet ohne Einsatz von Werkzeugen das Öffnen und Schließen der Revisionsklappen.
Durch einfaches Anheben des Revisionsdeckels öffnet der Schließmechanismus automatisch. Zum Schließen der Deckel wieder nach oben drücken und die Revisionstür ist wieder fest arretiert.
Dieser Vorgang lässt sich ohne Beschädigungen beliebig oft wiederholen. In der Revisionsklappe sind bereits die Tragschienen integriert, auf diese können dann vor Ort die Paneele eingeclipst werden.
übliche Abmessungen:
300 x 300 mm
400 x 400 mm
500 x 500 mm
600 x 600 mm
Andere Abmessungen auf Anfrage.
Akustikmatten
Material: Mineralwolle, 20 mm dick, mit einseitigem schwarzen Rieselschutzvlies kaschiert.
Akustikvliese
Material: Naturfaser oder 100 % synthetisch, schwarz durchgefärbt, riesel- und verrottungsfest, leicht zuschneidbar, umweltfreundlich, fungizid- und chemikalienbeständig

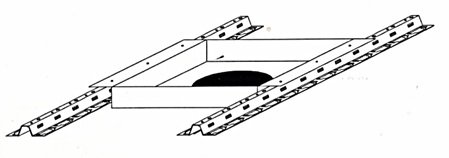

Zusatzmodule
Mit diesen Modulen können Sie problemlos Strahler, Leuchten und Lautsprecher in die Paneeldecke integrieren. Zusatzmodule werden generell separat abgehangen.

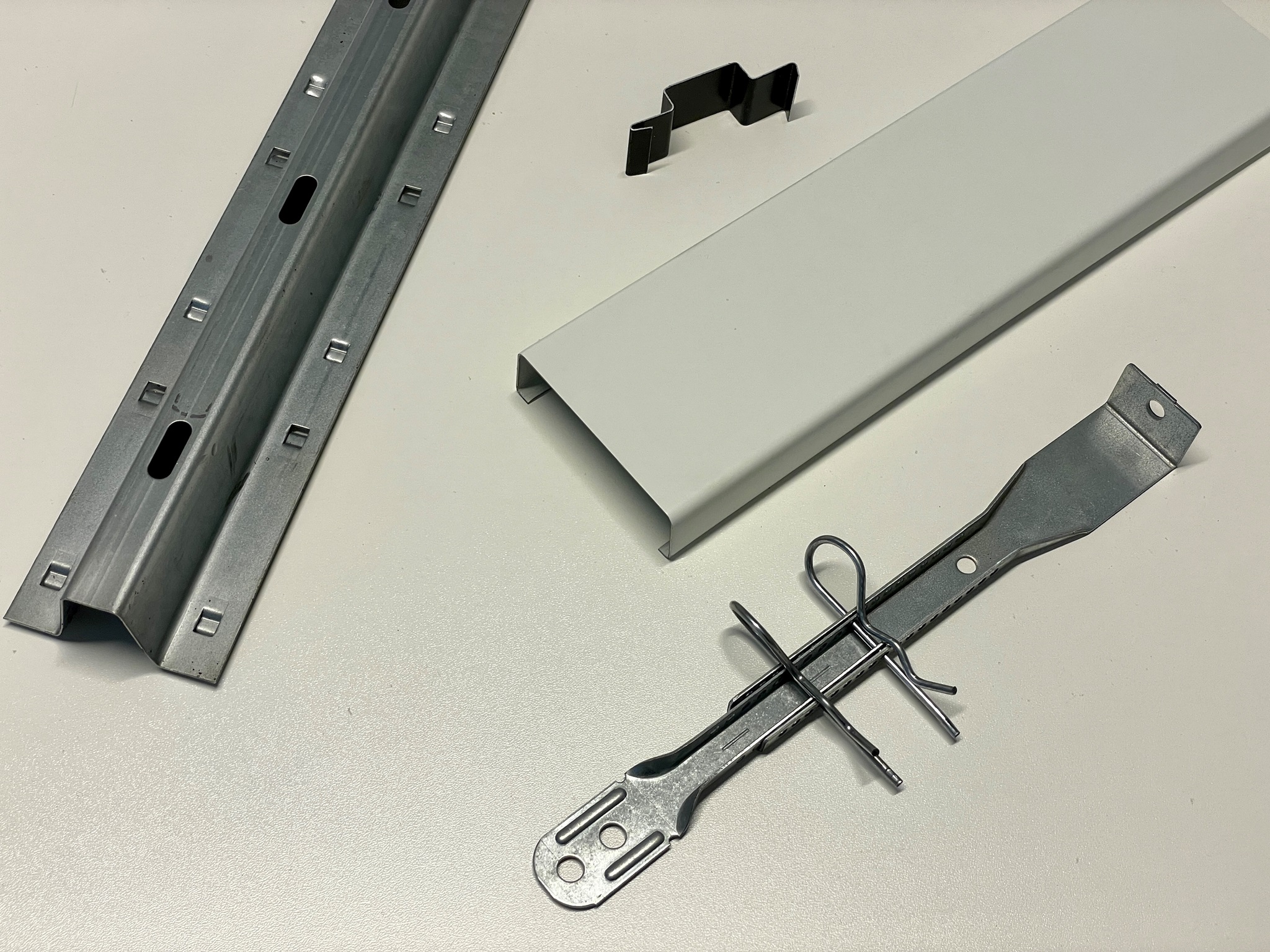

2. Zubehör für die ballwurfsicheren DOBNER Sportpaneeldecken aus robustem Stahl
Die Stahlpaneele
Paneelboden: 75 mm
Fuge: 25 mm
Modul: 100 mm
Paneelhöhe: 23 mm
Material: 0.8 mm sendzimirverzinktes Stahlblech, ungelocht
Sichtseite: weiß einbrennlackiert, Polyesterlack
Rückseite: schutzlackiert
Längen: in Längen bis 7000 mm lieferbar
Die Tragschiene für Sportpaneele aus sendzimirverzinktem Stahl
Material: Stahl, verzinkt, 1 mm dick
Modul: 100 mm
Länge: 4000 mm
Paneel-Sicherungsclip
(Wichtig - sichert die Befestigung der Paneele auf der Tragschiene)
Material: Aluminium, 0,8 mm dick, 25 mm breit, schwarz lackiert
Tragschienenverbinder
Material: Aluminium, 0,8 mm dick, schwarz einbrennlackiert

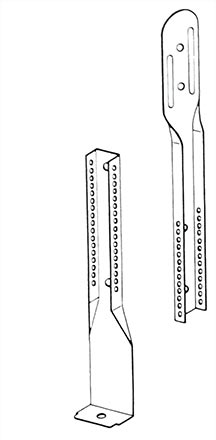

Nonius Abhänger Oberteil
Material: Stahlblech, sendzimirverzinkt
Materialdicke: 1,00 mm
Längen: 150 mm bis 2000 mm
Nonius Abhänger Unterteil
Material: Stahlblech, sendzimirverzinkt
Materialdicke: 1,00 mm
Länge: 170 mm
Nonius Sicherungsstift
Zum Verbinden von Nonius-Oberteilen und Nonius-Unterteilen
Material: verzinkter Draht. Sie benötigen 2 Stück pro Abhänger.
Akustikplatten
Material: Mineralwolle, 20mm dick, einseitig mit
schwarzem Glasvlies kaschiert
Abmessung: 600 x 1250 mm
Gewicht: ca. 49 kg /m³
Brandverhalten: nach DIN 4102, nicht brennbar
3. Zubehör für die superleichten BRF Vertikal-Lamellendecken
Abhänger-Verlängerungsfedern
Werden mehr als 1.500 mm Abhängehöhe gewünscht, ist der Einsatz von Verlängerungsfedern notwendig.
Damit ist ein stufenloses Regulieren der Bauhöhe auch bei extrem großen Abhängehöhen möglich.
Die Schnellabhänger
Hergestellt aus verzinktem Stahl mit Sicherungsschieber. Die kleinste Abhängehöhe beträgt bei Verwendung eines Abhängedrahtes min. 140 mm.
Die Abhängedrähte
Lieferbar von 125 mm bis 1500 mm.

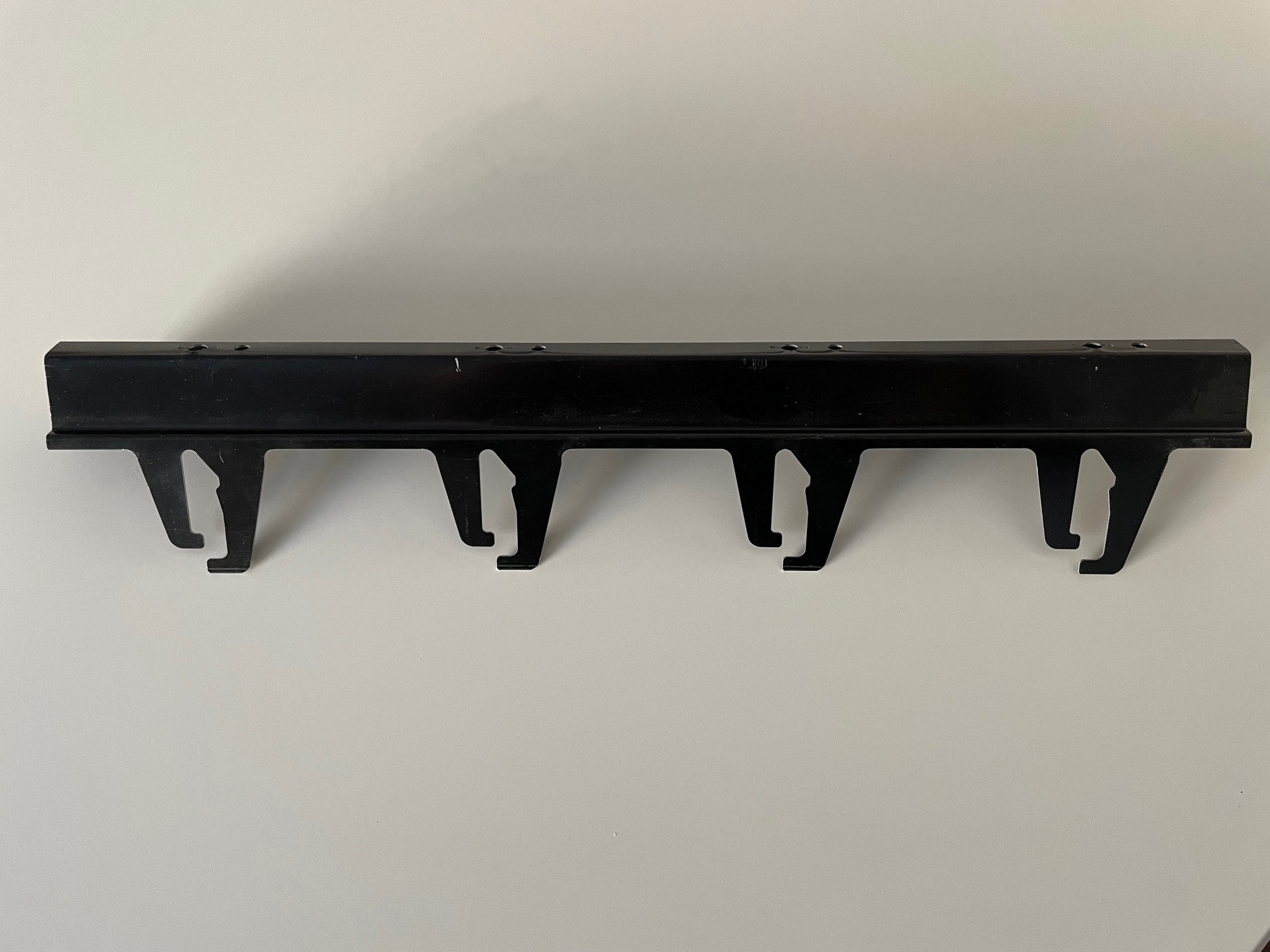

Die Vertikal-Lamellen-Tragschiene aus Aluminium
diese Tragschiene ist aus hochwertigem Aluminium hergestellt und beidseitig schwarz einbrennlackiert.
Die Materialstärke ist 0,8 mm
Die Länge ist max. 3000 mm
Haben Sie noch Fragen zu den Abhangdecken von DOBNER? Bitte senden Sie uns eine Email. Wir beraten Sie sehr gern!
