Robuste und ballwurfsichere abgehängte Sportpaneel-Decken aus hochfestem, sendzimirverzinktem und einbrennlackiertem Stahl

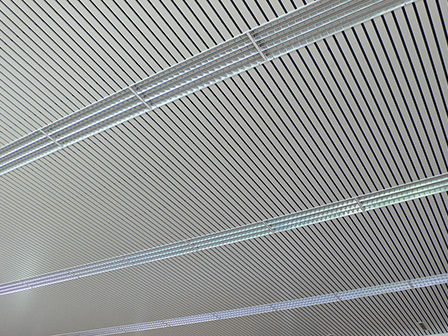

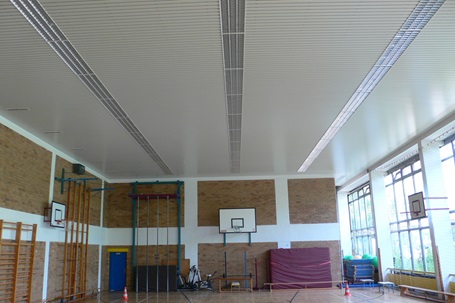

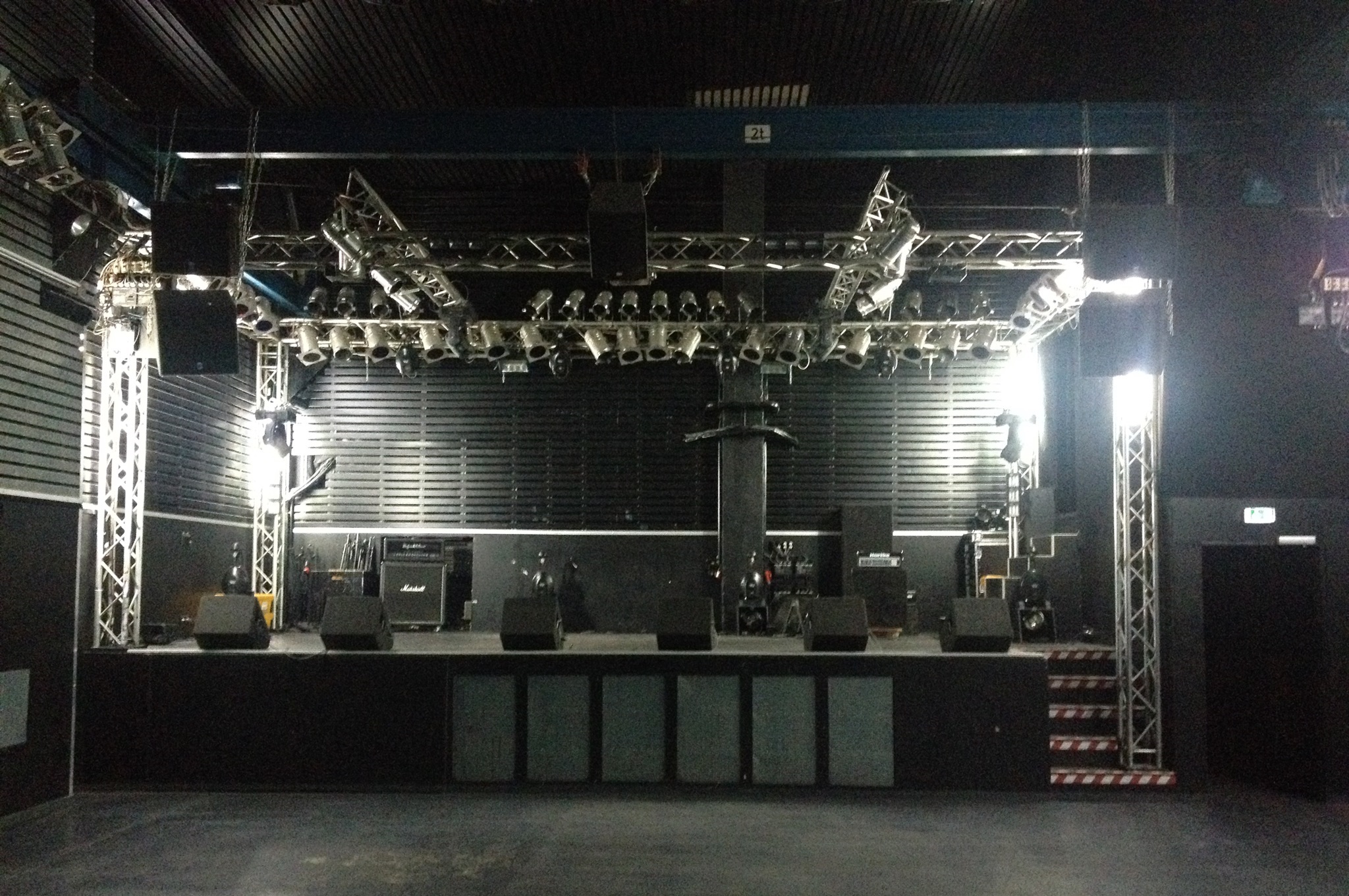

Die robuste, ballwurfsichere DOBNER Sportpaneel-Decke aus hoch stabilem, verzinktem und einbrennlackiertem Stahl ist überall dort hervorragend als Wand- oder Deckenbekleidung geeignet, wo die Belastung extrem hoch ist: In Sportstätten, Bahnhöfen, Fußgängertunnels etc.

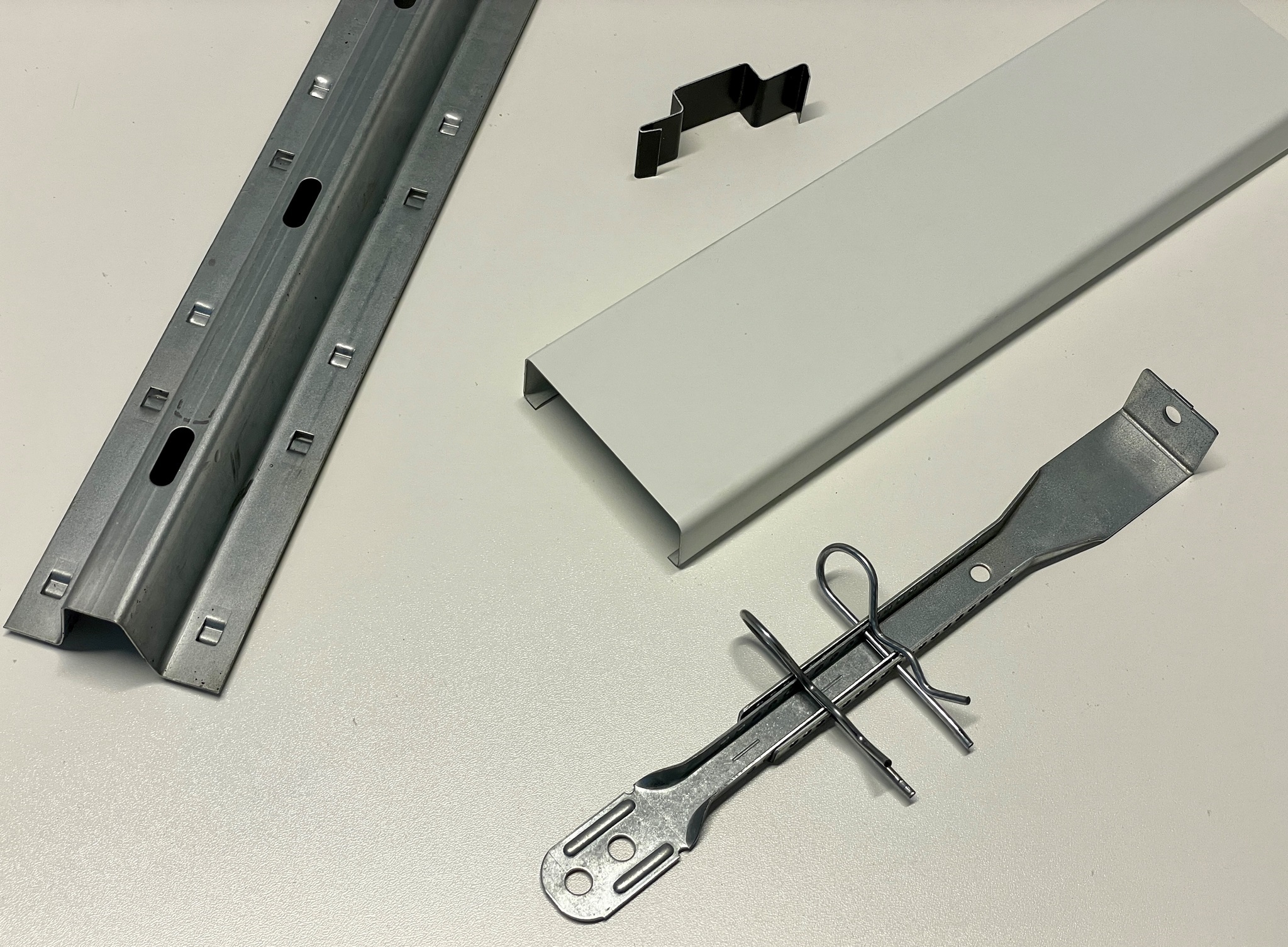

Die Komponenten der abgehängten ballwurfsicheren Sportpaneel-Decke aus sendzimirverzinktem, robusten Stahl:

Alle Komponenten sind ideal aufeinander abgestimmt und garantieren Ihnen eine einfache Planung und eine schnelle und sehr kostengünstige Montage.

Technische Daten des Zubehörs

Die Montage der abgehängten, ballwurfsicheren DOBNER-Stahl-Sportpaneel-Decke:

Für die Montage und den Umgang mit abgehängten Metall-Decken empfiehlt es sich, qualifizierte Fachkräfte, welche über entsprechende Kenntnisse verfügen, einzusetzen.

Der Umgang mit dünnwandigem Metall hat entsprechend sorgsam zu erfolgen. Um Verletzungen, Verschmutzungen und Beschädigungen zu vermeiden, sind Schutzhandschuhe zu tragen.

Für das Gewerk ist vom Montagebetrieb ein verantwortlicher Bauleiter zu benennen, der die Montage nach den Regeln der Technik abwickelt und überwacht. Der Montagebetrieb hat die Verpflichtung und die volle Verantwortung für eine ausreichende Sicherheit und für die Systemkonformität zu sorgen, damit während und nach der Montage ein Abstürzen von Komponenten ausgeschlossen ist.

Die Herstellervorschriften sind einzuhalten. Gefahren der Sachbeschädigung und insbesondere Gefahren für Leib und Leben, für Personen, die sich in diesem Raum während und nach der Montage aufhalten, sind vom Montagebetrieb auszuschließen. Die vom Gebäudeplaner vorgegebenen statischen Gegebenheiten, wie z.B. Fassadenbewegungen, Gebäudedehnungen und Dehnungsfugen, sind zu berücksichtigen.

Anforderung an Konstruktionsteile

Es dürfen nur vom Hersteller freigegebene Konstruktionsteile verwendet werden. Die Unterkonstruktion muss auf das Metall-Deckensystem abgestimmt sein und eine ausreichende Längs- und Querstabilität haben.

Ebenheitstoleranz

Für den Einbau von sichtbaren Unterkonstruktionen, Decklagenmaterialien und Randwinkeln beträgt die zulässige Abweichung von der Ebenheit +/-2 mm je Meter Länge jedoch höchstens 5 mm bei einer Länge von 5 Metern, horizontal an der Stelle des Abhängers in jede Richtung gemessen. Zulässige Durchbiegungen der Decklagen sind in den Ebenheitstoleranzen nicht enthalten und zusätzlich zu berücksichtigen.

Montagereihenfolge

Um die Ebenheit bei der Montage sicherzustellen, sind zunächst die Randwinkel entsprechend der gewünschten Abhängehöhe planeben an den begrenzenden Bauteilen zu befestigen. Wandanschlüsse sind nicht belastbar. Die Nutzung als Auflage ist nicht möglich. Bei offenem Wandanschluss ist die Planebenheit durch geeignete Messpunkte sicherzustellen.

Fluchtung

Die parallel verlaufenden, sichtbaren Unterkonstruktionen und Tragschienen sind untereinander (möglichst durch Laser oder Schnurschlag) exakt modulfluchtend auszurichten. Dabei ist insbesondere auf die Modulflucht hinter vorhandenen Tragschienenstößen zu achten. Ist ein Raum länger als 5,00 m, werden Tragschienenverbinder in die Tragschienenenden eingedrückt und befestigt. So ist die fluchtgerechte Montage der Tragschienen möglich.

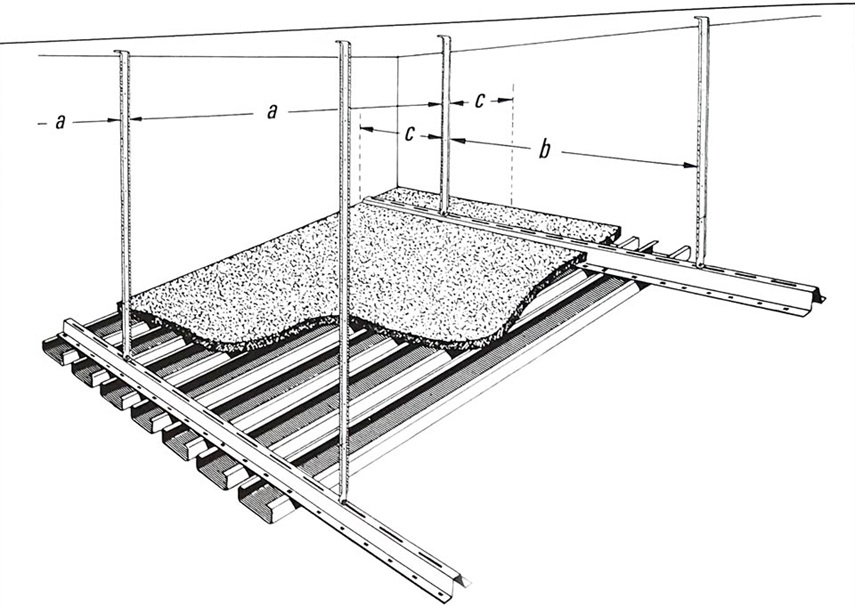

Montage der Tragschienen

Die Tragschienen können mit bauaufsichtlich zugelassenen Befestigungsmitteln direkt an der tragenden Decke befestigt werden. Bei DOBNER Stahl-Sportpaneeldecken werden die Tragschienen mit Noniusabhängern in der gewünschten Höhe befestigt. Bei umgebogenem Nonius-Oberteil ist darauf zu achten, das Loch neben der Kantung zu nutzen. Sollte dies nicht möglich sein, ist eine entsprechend große Unterlegscheibe zu verwenden, um nachträgliche Senkungen der Abhänger zu vermeiden. Die 1. Tragschiene wird längsseits mit einem Abstand zur Wand von max. 20 cm befestigt.

Der max. Hängerabstand beträgt im Innenbereich 150 cm auf der Tragschiene. Der max. Tragschienenabstand beträgt im Innenbereich 120 cm. Für Akustik- oder Dämmauflagen kann der Tragschienenabstand auch verkleinert angepasst werden, um Zuschnitte zu vermeiden. Die letzte Tragschiene wird längseits wieder mit einem Abstand von max. 20 cm von der Wand befestigt. Ein und Anbauten (z.B. Lampen und Lautsprecher) müssen separat befestigt werden, da die Sportpaneeldecke nicht für Zusatzlasten ausgelegt ist.

Verwindungsfreiheit

Die Abhängung der Tragschienen muss zu einem verwindungsfreien und fluchtebenen Verlauf bei gleichzeitig gespanntem Sitz der Abhängung führen.

Ausrichtung der Unterkonstruktion

Metalldecken und deren in der Regel große Elementlängen machen eine sorgfältige Verlegung und Ausrichtung der Unterkonstruktion (Tragschienen) notwendig. Dies ist insbesondere bei der DOBNER Sportpaneel-Metall-Decke sehr wichtig, da hier auf eine Queraussteifung (Tragrost-Konstruktion) verzichtet wird.

Einbauten, Aufbauten und Anbauten

Die Gesamtverantwortung für Einbauten, Aufbauten und Anbauten obliegt dem Gebäudeplaner, insbesondere die Auswahl von Typ / Lage / Auswahl und die grundlegende Systemkonformität. Die Integration von Einbauten, Aufbauten und Anbauten muss unter Beachtung der spezifischen Vorgaben des Deckenherstellers sowie des Herstellers der Ein- An- und Aufbauten erfolgen. Alle Arbeiten in diesem Zusammenhang sind Zusatzmaßnahmen und gesondert zu vereinbaren. Der Anschluss z.B. elektrischer Komponenten ist im Einzelfall und nach den Vorgaben der Hersteller zu klären.

Planheit im Randbereich

Fertigungsbedingt kann es bei dünnwandigen Metallpaneelen sowohl bei werkseitigem wie bei bauseitigem Zuschnitt bei der Paneelauflage auf Randwinkel zu einer Planheitsabweichung kommen, die aufgrund der Fertigungs- und Herstellungsverfahren unvermeidbar und Stand der Technik ist. Besondere Anforderungen an die Paneelplanheit bei der Randwinkelauflage sind bei der Ausschreibung durch den Auftraggeber zu berücksichtigen.

Montage der Paneele

Die Tragschienen dürfen sich während der Paneelmontage nicht verschieben. Die Paneele werden mit einer in eine Holzleiste gedrehten Schraube auf die Tragschiene geklemmt.

Die Paneelsicherungsclips werden auf die Tragschiene, zwischen den einzelnen Paneelen, zur Arretierung und Fixierung der Paneele, aufgeclipst.

Paneelstöße

Stöße bei Metallpaneelen sind mit schwarzen Längsverbindern auszustatten. Eine geringfügig optische Beeinträchtigung der Gleichmäßigkeit des Deckenbildes im Paneelstoß ist technisch unvermeidlich.

Gewicht

Das Gewicht beträgt ca. 9 kg/m² ohne Einbauten

Schallabsorption

Schallschluckmaterial, einseitig schwarz beschichtet, kann zur Schallregulierung auf die Paneele aufgelegt werden.

Rechtwinkligkeit, Wärmedehnung, Zusatzlasten, Sonderbereiche

In der Regel wird das Paneel eine Wandwinkelbreite kürzer geschnitten und vermittelt. So können auch keine Ausdehnungsspannungen auftreten. Um Verschmutzungen und Verletzungen bei der Montage zu vermeiden, wird empfohlen Handschuhe (z.B. Baumwollhandschuhe) zu tragen. Sind Zuschnitte und Einbauten erforderlich, werden diese ausgeführt, bevor die Fläche geschlossen wird.

Entsprechend dem vorgesehenen Verlauf der Metallpaneele ist an jeder Stelle auf absolute Rechtwinkligkeit der Metallpaneele im Verhältnis zur Tragschiene zu achten. Bei den Längentoleranzen des Qualitätsstandard sind Längenabweichungen aufgrund der Wärmeausdehnung nicht berücksichtigt. Zusätzliche Einbauten und Lasten müssen separat abgehängt werden. Eventuelle Befestigungen am Deckensystem sind vorher mit dem Hersteller abzustimmen. Bei besonderen Anwendungen, wie z.B. im Küchenbereich, im Außenbereich bei Feucht- und Reinräumen, sowie bei Räumen mit Anforderung an Brandschutz, Schallschutz, Ballwurfsicherheit ist die Unterkonstruktion sowie die Plattenqualität und deren Einbau gesondert festzulegen.

Hygiene

Um eventuelle Schimmelbildung zu vermeiden (vor allem bei Schwimmbädern) ist für eine ausreichende Hinterlüftung zu sorgen. Dafür ist der Gebäudeplaner verantwortlich. Die Herstellervorschriften sind einzuhalten. Die Transportvorschriften der Hersteller sowie die Angaben für fachgerechte Stapelung und trockene Lagerung sind zu beachten. Für Pflege und Wartung sind die Herstellervorschriften einzuhalten

Muster-Ausschreibungstext für eine abgehängte, ballwurfsichere DOBNER Sportpaneel-Decke aus verzinktem Stahl

Pos. 1 - ca. .......... m² DOBNER Sportpaneel-Deckenverkleidungen, nach DIN 18 032, Modul 100, bestehend aus sendzimirverzinkten Stahlfeinblechpaneelen, Sichtseite matt weiß (ähnlich RAL 9010), im Coil-Coating-Verfahren einbrennlackiert, 0,8 mm dick, kantig, 75 mm breit, 23 mm hoch, liefern und montieren.

Lieferant: DOBNER GUTWERT GMBH, Grenzweg 7, 03246 Crinitz, Deutschland, Telefon: +49 (0) 30–421 98 130, E-Mail: mailto@dobner.eu

Sonderfarben gemäß RAL-Farbpalette sowie Spezialfarben, aber auch galvanisierte Oberflächen und Designoberflächen wie Holz-, Naturstein- oder sonstige Muster sind auf Anfrage möglich.

Von der Rohdecke werden hutförmige Stahltragschienen, verzinkt, 1 mm dick, mittels Noniusabhängern ca. .......... cm abgehängt. Der Abstand der Tragschienen beträgt max. 1,20 m, der Hängerabstand max. 1,50 m.

Die Unterkonstruktion ist einwandfrei fluchtgerecht auszurichten.
Die Ausstanzungen in den Tragschienen dienen anschließend zur Aufnahme der Paneele. Die Deckenpaneele werden in diese Ausstanzungen eingeclipst. An den Fixierungspunkten zwischen den Tragschienen und den Paneelen werden die Paneele von diesen Ausstanzungen sicher gehalten.

Pos. 2 - ca. .......... m² Akustikauflage aus .......... mm dicken Mineralwollplatten, Sichtseite mit schwarzem Rieselschutz

Pos. 3 - ca. ……… lfm. Wandanschlüsse mit Aluminium Randwinkel herstellen, Abmessung 24 x 24 mm, Materialdicke 0,6 mm, einbrennlackiert im Farbton der Paneele.

Pos. 4 - ca. .......... Stück bauseits gestellte ballfeste Paneelleuchten (Aufbauleuchten), Format .......... cm, einpassen und montieren (Anschluß wird von Elektrofirma vorgenommen).

Leuchtenaufteilung siehe Deckenplanung.
